一、产品概述

配电设备中开关柜数量多，而人员基本保持了零增长，造成每年人均维护工作量大，维护成本不断攀升。传统实验手段不利于发现局部微小缺陷和隐患，且带来的供电可靠性问题凸出。传统的开关柜局放放电带电监测手段，受开关柜负荷变化的影响，在缺陷的早期阶段，故障的检出率不高GR-PDST开关柜局放在线监测装置对开关柜局放实现在线监测，能够及时发现开关柜局放的状态变化，及时发现问题。

GR-PDST开关柜局放在线监测装置内部集成TEV(瞬态对地电压)、AE(超声波)传感器，可同时实现这两种原理的局放信号采集。

GR-PDST可实现对开关柜的定时自动在线监测，并采用LORA无线方式通过GGM-200配电室状态监测装置将放电幅值、放电次数等局放状态信息发送给控制系统。

SF6+O2智能感知终端采用美国进口传感器，测量精度高、性能稳定。可实时、在线监测环境中SF6气体浓度、氧气含量的变化，并将检测到的数据经载波方式上传至智能配变终端。SF6+O2智能感知终端采用高品质元器件及先进的电路设计，具有高效率、抗干扰等特性。

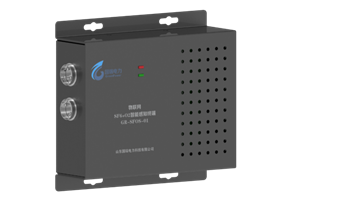

二、产品示意图

三、技术参数

☆ 供电电源：AC220V

☆ 工作电源：DC24V

☆ 功耗：5W

☆ 通讯接口：RS485

☆ 通信规约：Modbus协议 RTU传输 CRC16校验

☆ SF6气体浓度测量范围： 0～3000 ppm

☆ SF6气体检测精度： ±5%F.S

☆ 氧气范围：0～25%  精度：±1%

☆ 氧气灵敏度：0.1%

四、功能特点

☆ 检测器（双气）包括六氟化硫检测单元、氧气检测单元、温湿度检测单元和通信单元，对六氟化硫的检测运用超声检测技术克服了使用寿命短、稳定性差等缺点，能实时监测到环境中SF6气体浓度的变化，并将检测到的数据通过RS-485总线传送至监测主机。

☆ 符合泛在电力物联网标准通讯协议

☆ 支持即插即用

☆ 通过感知柜体内超声波信号、地电波信号或特高频信号，经一定的数据处理算法、大数据分析，去除背景干扰信号，经载波、无线或网络方式上传至智能配变终端，实现对柜内绝缘、电晕、沿面、悬浮类缺陷的实时感知、上传、定位等功能。有效性达到75%-90%左右

☆ 物联网局放信息汇集终端可采用壁挂式和便携式两种，适用于不同场合

☆ 采用无线感知终端，用磁吸附方式安装于柜体外侧。可移动，无需电源
