一、 外观尺寸

物联网无线局放感知终端的外形设计小巧，背面磁力设计可直接吸附于开关柜表面，安装简便，模块内置电池可续航一至两年时间，无需外接电源供电。

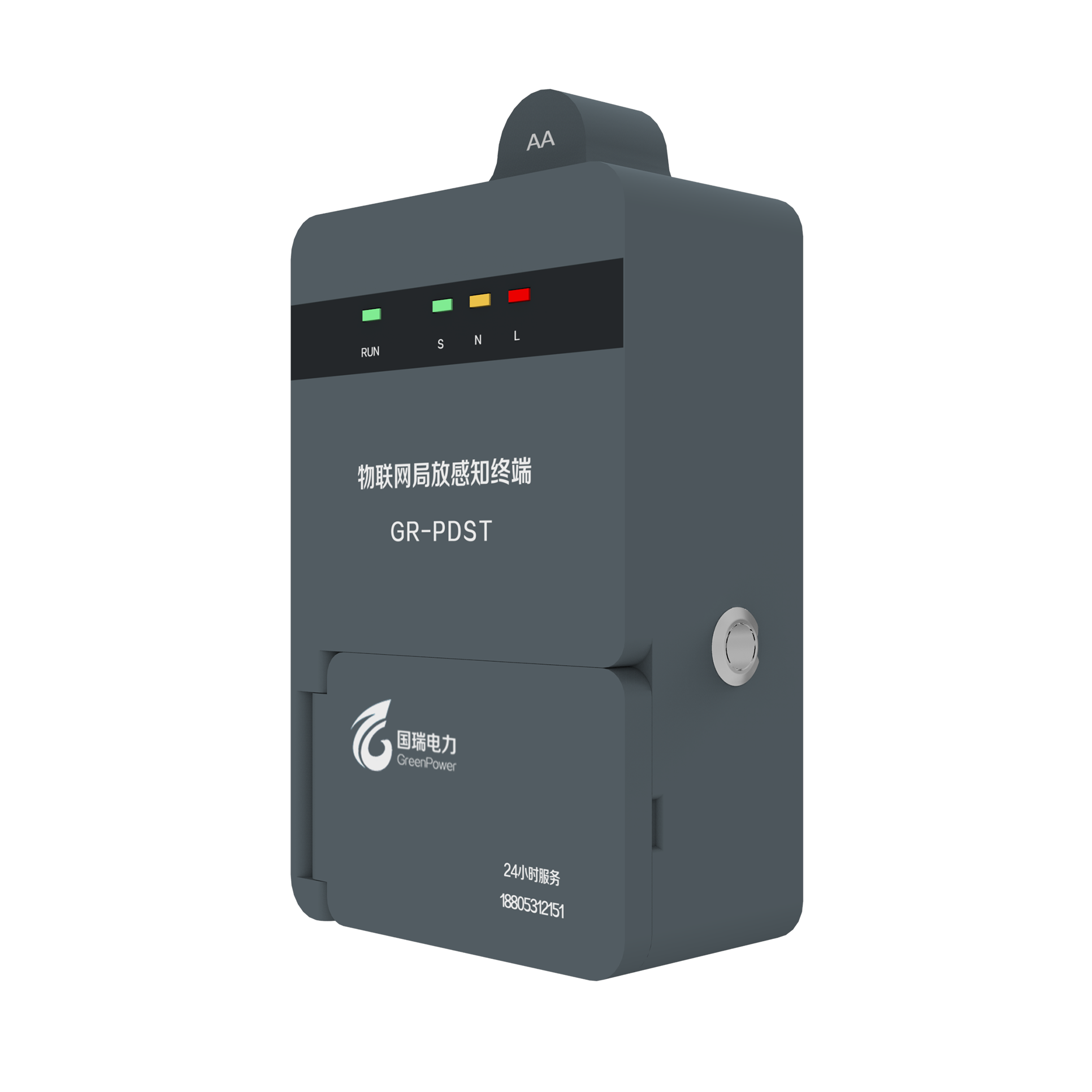

外形尺寸如图：

二、 产品特点

GR-PDST 物联网无线局放感知终端具备以下技术特点：

1 、全面监测

GR-PDST 物联网无线局放感知终端支持超声波（ AE ）、地电波（ TEV ）两种原理的开关柜局放监测技术，对局放的监测更加准确全面。

2、 安装便捷

GR-PDST 物联网无线局放感知终端具有小型化，易安装的特点，方便现场的布设或改造施工。物联网无线局放感知终端支持不掉电安装，物联网无线局放感知终端的整体安装不影响配电房的正常运行，直接用磁铁吸附在开关柜表面，采用电池供电无源设计。物联网无线局放感知终端的安装位置如下图所示：



3 、通信可靠

GR-PDST 物联网无线局放感知终端通过主流的 LORA 通信方式与局放汇集终端进行无线通信，监测的数据内容包括：两种原理监测的局放最大值、局放平均值、放电次数以及装置的剩余电量，局放汇集终端再通过载波方式将上述信息发送给智能配变终端（ TTU ）。

三、 技术参数

l   TEV 传感器参数

1)    检测带宽： 1~100MHz ；

2)    检测范围： 0~60dB ；

3)    精度： +-1dB ；

l   AE 传感器参数

1)    中心频率： 40kHz ；

2)    传感器峰值灵敏度： 117dBV ；

3)    分辨率： 1dB ；

l   不停电安装

1)    磁铁直接吸附在开关柜表面；

2)    电池供电无需外接电源；

3)    LORA 无线连接，无需外接电缆；

l   通信接口及规约

1)    LORA 无线组网距离＞ 100 米；

2)    状态监测装置支持 101 、 104 通信规约。

l   电池参数

1)    物联网无线局放感知终端 40 分钟上送一组数据 , 续航时间为 1 年；（监测时间可按需设定）

2)    电池充电时间为 2 小时。

l   工作温度

        -30℃~70℃
