一、产品简介

特高频局放检测的基本原理是通过特高频传感器对电力设备局放产生的特高频（ 0.3- 3GHz ） 信号进行检测,  从而判断设备局部放电状况，实现绝缘状态的判断。而由于现场干扰主要集中于0.3GHz 频段以下，因此UHF法能有效的避开干扰信号 ，具有较高的灵敏度和抗干扰能力，可实现局放检测、定位 、 故障类型判断等优点。

二、 产品特点

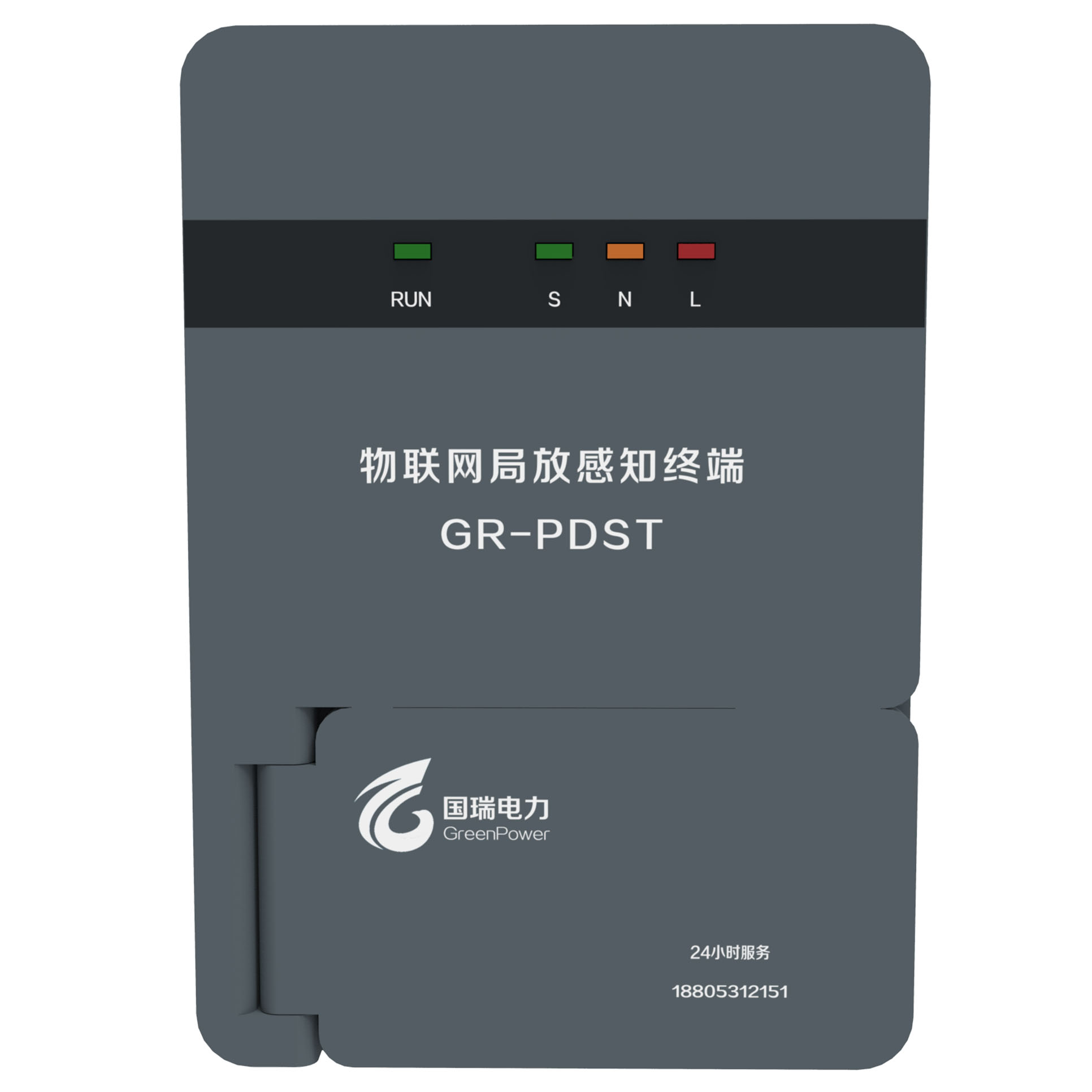

GR-PDST物联网无线局放感知终端具备以下技术特点：

1、全面监测

GR-PDST物联网无线局放感知终端支持超声波（AE）、地电波（TEV）两种原理的开关柜局放监测技术，对局放的监测更加准确全面。

2、安装便捷

GR-PDST物联网无线局放感知终端具有小型化，易安装的特点，方便现场的布设或改造施工。物联网无线局放感知终端支持不掉电安装，物联网无线局放感知终端的整体安装不影响配电房的正常运行，直接用磁铁吸附在开关柜表面，采用电池供电无源设计。

3、通信可靠

GR-PDST物联网无线局放感知终端通过主流的LORA通信方式与局放汇集终端进行无线通信，监测的数据内容包括：两种原理监测的局放最大值、局放平均值、放电次数以及装置的剩余电量，局放汇集终端再通过载波方式将上述信息发送给智能配变终端（TTU）。

三、技术参数

1、UHF传感器参数

1) 检测带宽：300~1500MHz；

2) 检测范围：-80--20dbm（或-70-+5dbm）；

3) 测量精度：0.5db

4) 分辨率：0.1db

2、不停电安装

1) 磁铁直接吸附在开关柜表面；

2) 电池供电，无需外接电源；

3) LORA无线连接，无需外接电缆；

3、电池参数

物联网无线局放感知终端40分钟上送一组数据,续航时间为3年；（监测时间可按需设定）

4、工作温度

-30℃~70℃
