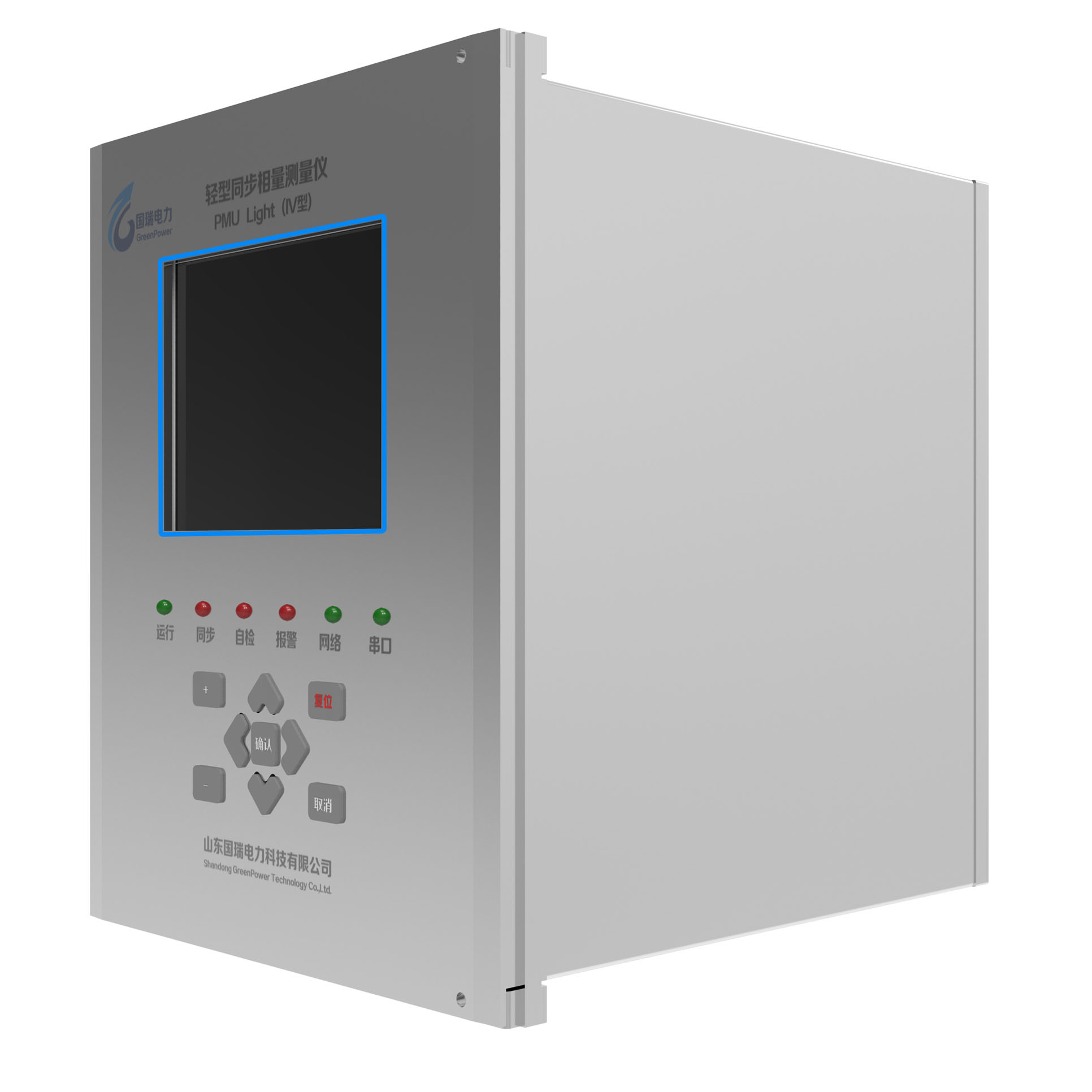

PMU同步向量测量仪
详情
一、产品概述
物联网同步相量感知终端可实时、同步、动态感知配电房母线电压、电流、序量值、有功功率、无功功率、频率等带有实时时标的矢量值,以及谐波、三相不平衡、电压暂降及中断等电能质量数据,为配电网状态估计、故障定位、线路参数测量以及分析整个配电网谐波分布提供依据;通过载波、485或网络上传至智能配变终端。
二、技术参数
☆ 供电电源:AC220V
☆ 功耗电源功耗:≤10W;
☆ 测量精度:电压:≤0.2%;电流:≤0.2%(三相测量型);
☆ 功率因数:≤0.5%(三相测量型);
☆ 采样限量:电压:0~300V(PT电压);电流:0~10A (CT电流);
☆ GPS接口:GPS SMA接口(外接天线长度可定制);
☆ 通信规约:Modbus协议
☆ 通讯方试:支持RS485、载波方式通讯、2路100M以太网接口
三、PMU的主要功能
1、实时监测功能
1)、装置应具备同时向站传送实时监测数据的能力。2)、装置应能接受多个主站的召唤命令,传送部分或实时监测数据。
3)、装置实时监测数据的输出速率应可以整定,在电网正常运行期间应具有多种可选输出速率,但最低输出速率不低于I次/秒。在电网故障或特定事件期间,装置应具备按照最高或设定记录速率进行数据输出的能力。
4)、装置实时监测数据的输出时延(相量时标与数据输出时刻之时间差)应不大丁30ms。
2、实时记录功能
1)、装置应能实时记录全部测量通道的相量数据。2)、装置实时记录数据的最高速率应不低于100次秒,并具有多种可选记录速率。
3)、装置实时记录数据的保存时间应不少于14天。
4)、当电力系统发生频率越限、频率变化率越限、相电压越限、正序电压越限、相电流越限、正序电流越限、线路低频振荡、相角差越限等事件时,装置应能建立事件标识,以方便用户获取事件发生时段的实时记录数据。
5)、当装置监测到继电保护或/和安全自动装置跳闸输出信号(空接点)或接到手动记录命令时应建立事件标识,以方便用户获取对应时段的实时记录数据。
6)、当同步时钟信号丢失、异常以及同步时钟信号恢复正常时,装置应建立事件标识。
六、PMU的功能应用
1、测量线路三相电压、三相电流、开关量,计算获得:
1)、A相电压同步相量Ua/Φua;
2)、B相电压同步相量Ub/Φub;
3)、C相电压同步相量Uc/Φuc;
4)、正序电压同步相量U1/Φu1;
5)、A相电流同步相量Ia/Φia;
6)、B相电流同步相量Ib/Φib;
7)、C相电流同步相量Ic/Φic;
8)、正序电流同步相量I1/Φi1;
开关量
2、测量发电机机端三相电压、三相电流、开关量、转轴键相信号、励磁信号、气门开度信号、AGC、 AVC、PSS等信号。
1)、机端A相电压同步相量Ua/Φua ;
2)、机端B相电压同步相量Ub/Φub :
3)、机端C相电压同步相量Uc/Φuc ;
4)、机端正序电压同步相量U1/Φu1 ;
5)、机端A相电流同步相量Ia/Φia ;
6)、机端B相电流同步相量Ib/Φib ;
7)、机端C相电流同步相量Ic/Φic :
8)、机端正序电流同步相量I1/Φi1 ;
9)、内电势同步相量: /Φ(ε);
10)、发电机功角δ;
11)、开关量
12)、同步测量励磁电流/励磁电压,用于分析机组的励磁特性
13)、同步AGC控制信号,用于分析AGC控制响应特性
3、获取高精度的时间信号
4、同步相量数据传输
装置根据通信规约将同步相量数据传输到主站,传输的通道根据实际情况而定,如: 2M/10M/100M/64K/Modem等,传输通信链路一般采用TCP/IP。
5、就地数据管理及显示
1)、装置的参数当地整定;
2)、装置的测量数据可以在计算机界面上显示出来
6、扰动数据记录
1)、具备暂态录波功能。用于记录瞬时采样的数据的输出格式符合ANSI/IEEE PC37.
111-1991 (COMTRADE)的要求;
2)、具有全域启动命令的发送和接收,以记录特定的系统扰动数据;
3)、可以以IEC60870-5-103或FTP的方式和主站交换定值及故障数据;
7、与当地监控系统交换数据
装置提供通信接口用于和励磁系统、AGC系统、电厂监控系统等
进行数据交换。
8、数据存储
存储暂态录波数据存储实时同步相量数据。
